焦化焦炉设备设计方案改造跟炼焦车间特点<一>、焦化配件设计方案改造
装煤推焦车装煤完毕（一般7分钟左右），加热也完毕，人工拆除蒸汽接头，装煤推焦车驶离煤塔工作。蒸汽加热保温工人频繁拆装管接头劳动强度大（平均25分钟拆装一次）；车辆在装煤推焦过程中无持续加热过程，在较寒冷条件下，煤箱易冻箱。针对此问题，我们改用电加热保温，采用32块功率为1000w的电加热器均布加装在煤箱两侧壁上，电加热器外面加盖板保温。电加热器工作后的热量沿煤箱的金属壁传导到给煤饼实现保温加热。电源从焦化配件配件机侧磨电道取电，了煤箱的持续加热保温效果，且不用专人负责煤箱保温，节约了人力资源。
顶装焦化配件改侧装捣固焦炉的改造设计方案，按煤塔布置分有内置式煤塔和外置式煤塔两种。内置式煤塔方案与外置式煤塔方案相比，具有改造工程投资省，施工难度小，改造施工期间对焦炉生产基本不影响。
内置式煤塔方案仅需在焦炉机侧增建侧装煤捣固站，仍利用原顶装煤塔（即内置式煤塔）贮煤，通过运煤小车从顶装煤塔斗嘴取煤运至捣固站，运煤小车的煤溜槽与侧装煤车煤箱对位后，开启煤溜槽闸板（小车煤溜槽侧壁安装有下煤振动器装置）向侧装煤车煤箱内给煤。运煤小车的煤槽容积可存两炉（孔）煤的用煤量。
焦化配件以焦炉机侧原煤塔的框架梁为捣固站内侧的支撑架，以推焦车、侧装煤车能自由通过并与推焦车外轨平行建混凝土基础和钢结构框架的捣固站外侧支撑架，两支架之间通过桥架梁相接，且铺设捣固机轨道（间距2000mm）和运煤小车轨道及操作平台等。除捣固焦炉须配套的环保设施和煤粉碎机改造外，增设有捣固机、运煤小车（包括放煤闸板和溜槽下煤振动器装置等）、捣固站钢结构和侧装煤车（焦炉机侧操作台不需调整改造）等工艺设备。改造后的焦炉，既可侧装煤捣固生产，又可顶装煤生产。该捣固焦炉煤饼高宽比为9.83。改造施工工期为两个月（不含侧装煤车和捣固机等机械设备制造时间）。
2006年冬季投入使用后实际效果不理想，屡有冻箱故障发生。我们现场用红外测温仪在气温为-17℃环境中实测发现有煤箱壁大部分温度在10℃以上，靠近加热器区域甚至温度可达60℃。但也有30%区域温度在0℃以下，低-5℃，证明原加热器位置选择及数量不合理。
<二>、焦化厂炼焦车间焦炉设备的设施特点

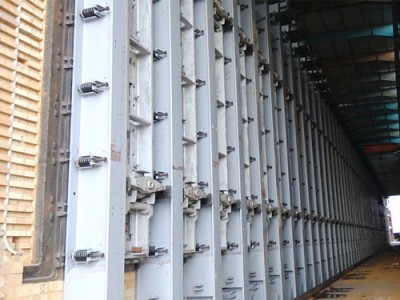

炼焦车间主要由焦炉及附属的焦炉加热系统、荒煤气导出系统、推焦车、装煤车等焦炉机械、熄焦系统及筛贮焦处理系统组成。
备煤车间送来的配合煤装入煤塔。装煤车按作业计划从煤塔取煤，经计量后装入炭化室内。煤料在炭化室内经过一个结焦周期的高温干馏炼制成焦炭并产生荒煤气。装煤时产生的烟气，焦化设备配件通过集尘干管输送至地面站，经除尘净化后排入大气。
炭化室内的焦炭成熟后，用推焦机推出，经拦焦机导入熄焦车箱(或干熄焦焦罐内)，并由电机车牵引至熄焦塔(或干熄站)进行熄焦，熄焦后的焦炭送往筛贮焦工段，经筛分按级别贮存待运。
出焦产生的烟尘，由拦焦机上的集尘罩捕集，通过集尘干管导至地面站，经除尘净化后排入大气。
煤在炭化室干馏过程中产生的荒煤气汇集到炭化室顶部空间，经过上升管、桥管进入集气管。约800℃左右的荒煤气在桥管内经氨水喷洒冷却至85℃左右，荒煤气中的焦油等同时被冷凝下来。煤气和冷凝下来的焦油等同氨水一起经吸煤气管道送入煤气净化车间。
焦炉加热用的焦炉煤气由外部管道架空引入，经预热后送到焦炉地下室。通过下喷管把煤气送入燃烧室立火道底部与由废气交换开闭器进入的空气汇合燃烧。燃烧后的废气通过立火道顶部跨越孔进入下降气流的立火道，再经过蓄热室，由格子砖把废气的部分显热回收后，经过小烟道、废气交换开闭器、分烟道、总烟道、烟囱排入大气。焦炉加热用的高炉煤气经掺混一定量的焦炉煤气后，由外部管道架空引入焦炉地下室，通过废气交换开闭器、小烟道、蓄热室送入燃烧室立火道与同时引入的空气汇合燃烧。燃烧后产生的废气排入大气，其途径与燃烧焦炉煤气时相同。
上升气流的煤气和空气与下降气流的废气由交换传动装置定时进行换向。
主要技术装备设备有焦炉及焦炉四大车(推焦机、拦焦机、装煤车、熄焦车及电机车)，液压交换机及交换传动装置，焦炉加热系统和荒煤气导出系统设备，熄焦系统设施，筛贮焦设施等。
