目前，我国LNG行业正处于蓬勃发展阶段，并逐步形成了有利于LNG产业发展的条件。由于国内经济发展不平衡，各地对LNG的需求也不尽相同，LNG储存设备的结构也呈现多样化。真空储罐、子母罐、双层球罐及低压储罐为目前LNG市场上 常用的几种储存设备。下面从结构特点、适用性等方面对上述4种LNG储罐的特点进行分析。

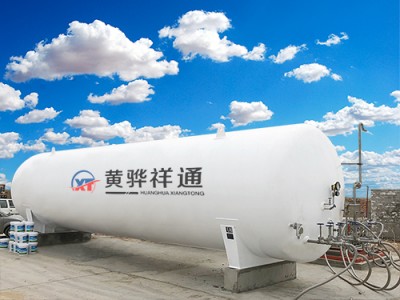

真空储罐为双层金属罐，分为立式和卧式两种类型。内罐采用耐低温的不锈钢制作，外罐采用碳钢材料制作，内、外罐之间采用拉杆或者支撑连接。夹层填充绝热材料，并抽真空。目前国内使用的真空储罐单罐容积 大为350m3，公司已经成功研制出了单台容积为1000m3的真空储罐。真空储罐在工厂制造、试压完毕后整体运输到现场安装。但是，受制于长距离的公路运输条件，大容积真空储罐的使用于水路运输较方便的地方。
当LNG汽化站总储存量在1000m3以下时，一般采用多台真空储罐集中储存。真空储罐工艺流程比较简单，一般采用自增压器增压，低温介质依靠罐内压力自流进入汽化器，不使用动力设备，能耗低。因此，的小型LNG汽化站基本上都采用真空储罐来储存LNG。
优点
(1)可利用储罐自身压力排液进入汽化器。
(2)由于是带压储罐，储罐BOG回收量相对空间较大，并可利用压力直接经减压输送到中压管网。
(3)LNG来源主要为槽车和集装箱，均带压，卸车过程相对BOG量较小。
(4)适宜分期建设。
低温储罐的特点跟地面储存技术[一]、LNG储罐的构件特点？
1内罐壁
低温储罐内罐壁是低温储罐的主要构件，由耐低温、具有较好机械性能的钢板焊接而成，一般选用A5372级、A516Gr.60、Gr18Ni9、ASME的304等特种钢材。如某罐内罐底板和环板选用厚16mm、材质为A537CL2的钢板，其余板则可选用厚6.35mm、材质为A537CL1的钢板。
2保冷层罐壁保冷
外罐衬板内侧喷涂聚氨酯泡沫，一般要求聚氨酯泡沫导热系数≤0.03W/(m·K)，密度40～60kg/m3，厚度150mm左右。
罐顶保冷
内罐顶采用悬吊式岩棉保冷层，如某罐罐顶设置了4层玻璃纤维保冷层，每层厚100mm，玻璃纤维棉的密度为16kg/m3、导热系数为0.04W/(m·K)。
罐底保冷
罐底保冷比较复杂，除了钢板下喷涂聚氨酯泡沫外，还要设计防水结构。下图是某罐罐底的保冷结构，包括65mm厚的垫层，60mm厚的密实混凝土，2mm厚的防水油毡，2层各100mm厚的发泡玻璃，较后用70mm厚混凝土覆盖，以保护外罐混凝土不受过低温度的影响。
[二]、天然气储罐地面储存技术
目前，天然气的储存方式主要有气态储存和液态储存两种，其中前者包括地面储罐储存、管道储存和地下储气库储存等。
1、地面储罐储存
天然气地面储存一般采用金属储气罐，天然气储罐按压力分为高压和低压两种。低压储罐的工作压力一般为0.004~0.005MPa，多为化工厂、石化厂作工艺气的中间储存，高压储气罐的工作压力一般为0.25~3.0MPa，主要用于城市配气系统供昼夜或小时调峰用。
2、管道储存
天然气管道储存有输气干线末段储气和利用管束储气两种方式。
输气干线末段储气，是指在供气低峰时，将富余的气储存在输气干线末段，随着管内气体压力逐渐升高到然后一个压气站允许的较高压力，到用气高峰时，该储气段压力降到城市配气管网允许的较小值，将储存的气体输出，增加供气量。
管束储气，即使用一定直径和一定数量的管子构成管束，埋设于供气点附近，用高压天然气或压缩机将天然气注入管束中，待高峰用气时输出。
管道储气容量较小，主要供城市昼夜或小时调峰用。
3、地下储气库储存
地面天然气储罐和管道储气只能作为昼夜用气不均衡性的措施，要解决季节用气不均衡性问题，根本的办法是建造地下储气库。如果没有地下储气库，干线输气管道就应根据冬季的用气量进行设计。在冬季，输气管道将满负荷工作，而到夏季，由于用气量减少，输气管道的负荷将下降，因此，管路和设备的利用率降低，固定设备投资在输气成本中所占的比重将提高。在冬夏季用气量相差悬殊的情况下，输气管道夏季负荷降低，不但在经济上不合理，而且在输气工艺上造成很多困难。如果有地下储气库，干线输气管道就可以根据日平均用气量进行设计，在夏季，多余的气体注人地下储气库，在冬季，不足的气体由地下储气库补充.这样，输气管道全年都是在满负荷下工作，管路和设备的能力可以得到充分利用。
地下储气库具有储气容量大、节省地面LNG储罐投资、不受气候影响、维护管理简便、可靠、不影响城镇美化规划、不污染环境等优点。
地下储气库主要有利用枯竭的油田或气田作地下储气库、利用含水层作地下储气库和利用盐层作地下储气库三种类型。
天然气以气态形式进行储存和运输，由于其体积庞大，压力很高，因此通常将其在常压下深冷到-160℃进行液化。在标准状态下，其液态体积为气态时的1/600，而密度相当于气态时的600倍，因此无论对远洋贸易运输，还是储罐储存，都具有较高的经济价值。
天然气液化储存方式不受地理位置、地质构造、距离和容量等的限制，占地少、造价低、工期短、维修方便。对于无油气田、盐穴、水层建造地下储气库的城市，可以利用这种方式进行调峰。
由于液化天然气具有可燃性和超低温性(-160℃)，因而对储存设施(储罐)的要求很高。目前国外液化天然气的储存主要是储罐储存，储罐分地下和地上两种。储罐形式的选择取决于投资费用，也取决于因素及其它一些制约条件。在常压下储存液化天然气时，储罐内压通常为3.4~17.2kPa。
