低温储罐绝热技术及技术应用前景其一、LNG低温储罐绝热技术以及真空应用大揭秘
一、绝热的目的和方法
低温绝热的目的主要是为了减少由环境与LNG的热传导，即减少冷损。对于低温储罐来说，可以减小气化损失，或为长时间储存及远距离运送创造条件。特别是对于低温储罐及LNG储存容器，如果没有良好的绝热，液化和储存都难以实现。因此，低温绝热不仅具有经济意义，而且具有技术意义。除此之外，对设备、管道进行绝热还可以避免在外表面上结露、结霜，也可以避免人的皮肤与之接触时有冷的感觉甚至。这对改变工作条件及防止意外事故的发生都是有必要的。
二、绝热方法的分类
低温绝热分为普通绝热和真空绝热。
1、普通（堆积）绝热
普通绝热是一种使用较早的传统的绝热方法，它是在设备、容器，管道的外侧敷设固体的多孔性绝热材料，而在绝热材料的空隙中充满着大气压力下的空气（或其它气体）。这种绝热方法的绝热性能较差，但其结构简单、造价低廉，故在绝热要求不高的情况下普遍使用。现在LNG加液站的管道多采用这种绝热方法。
2、真空绝热
真空绝热是将绝热结构做成密闭的夹层，内部空间抽至一定的真空度，以减少热量的传入。真空绝热有三种基本类型：高真空绝热、真空多孔绝热及真空多层绝热。
2.1、高真空绝热
亦称单纯真空绝热，它只是单纯地将夹层空间抽至1.38*10-3Pa(1.0*10-5mmHg)1的真空。常见的真空保温杯即采用这种绝热方式。在真空夹层中，只有两个壁面之间的辐射传热及夹层内残余气体的导热。如果将夹层内表面抛光，或者涂上一层反射性物质，就形成反射性能良好的真空夹层，辐射传热量即可减小。这种绝热结构因有辐射热交换，故绝热性能不是很好；但它的结构较简单，重量轻，热容量小，故自上世纪初以来它一直应用很普遍。
2.2、真空多孔绝热
它是在夹层中充填多孔性绝热材料，然后再抽至一定的真空。从工艺的方便性考虑，一般都是充填粉末材料或纤维材料，故这种绝热方式也称为真空粉末绝热或真空纤维绝热。真空夹层中的绝热材料削弱了壁面之间的辐射换热，所以它的绝热性能比高真空绝热要好，对真空的要求可以降低，一般达1.33Pa（10-2mmHg）左右即可。如果向粉末或纤维材料中加入一定比例的反射性强的金属粉末，例如铝粉或铜粉，以减小材料内粉粒或纤维之间的辐射换热称为阻光作用，则可使绝热性能大为提高。真空粉末及真空纤维绝热现在广泛用于LNG液体的贮存及运输设备。
2.3、真空多层绝热
它是在真空夹层中装入许多辐射屏，用来减少壁面之间的辐射换热。多层绝热有两种基本形式，一种是用金属箔作辐射屏，屏间填入导热性能低的间隔材料；一种是用单面喷铝的涤纶薄膜作辐射屏，且压制成波纹形成凹凸形，以减少屏间的接触传热。真空多层绝热要求真空达1.3*10-2Pa左右（10－4mmHg）左右即可。真空多层绝热是当前绝热性能较好的绝热方式之一，常称为“绝热”，多用于LNG/液氢及液氦储运容器，现也用于小型液氧、液氮容器。真空多层绝热的缺点是施工比较麻烦，造价比较高，且绝热性能随施工质量而变。
三、绝热性能的评定分级
绝热结构的绝热性能可用其导热系数（或称表观导热系数，包括对流及辐射换热在内）来评定，它的数值越小，则绝热性能越好。在图4-2中示出各种绝热方式导热系数的变化范围。由图可以看出，多层绝热比其它绝热方式具有高得多的绝热性能，而非真空绝热方式的绝热性能较差。
LNG常用低温绝热技术
在各种绝热方式中，除高真空绝热外都要应用绝热材料。绝热材料是用来增强绝热结构的绝热性能，以减小通过绝热结构的传热量。对绝热材料性质的了解是设计绝热结构的基础。
1、绝热材料的种类及一般特性
绝热材料的品种较多，它们的性质相互差别也较大。绝热材料按材质可分为矿物质材料及有机质材料两类。在低温装置中多应用矿物质材料。绝热材料按其组织结构可分为泡沫状材料、粉末状材料及纤维状材料三类，它们的组织结构不同，在其中所进行的传热过程的机理不同，用它们构成的绝热结构的型式也不完全一样。
1.1泡沫塑料
以聚合物或合成树脂为原料，加发泡剂和稳定剂经加热发泡而成。泡沫塑料用作绝热材料的优点是密度和导热系数都较小，能适用于低温，吸水性小，能抗酸碱的侵蚀，燃烧性差（离开火源后能自熄），易于切割和施工，因而它们的应用日益广泛。
1.2矿棉
矿棉或称矿渣棉，是将熔铁炉渣（也可用泥灰岩）在熔融状态时用高压水蒸汽吹成的矿质纤维（纤维中往往含有玻璃状小球），它耐火耐冻、无味不霉、密度及导热系数都较小，价格低廉，故是一种较好的绝热材料。矿棉常用于空分装置及运输式设备。
矿棉1.3珠光砂
珠光砂也称膨胀珍珠岩。珍珠岩是一种火山喷出的酸性玻璃质熔岩，其主要成分为SiO2和AlO2。当岩浆流出地表时，由于急剧冷却，水分来不及完全逸出，因而岩石中便含有一定量的结晶水。将岩石粉碎成细粒后，迅速加热至700~1000°C，结晶水急速汽化，岩石体积可增大4~20倍，便得到色白质轻的珠光砂，其尺寸大部分在0.3~0.6mm之间。珠光砂的密度和导热系数都很小，故是一种良好的绝热材料。珠光砂不燃烧、不霉烂、不会腐蚀；它的流动性好，可用风压输送；此外，还具有隔音和防辐射线的性能，加之来源较广，故应用较多。珠光砂主要用于空分装置及气体液化装置中，其缺点是吸水率较高，且有下沉现象。珠光砂还具有吸附气体的能力，当它吸附有时，在检修施工前应予置换，以确保施工。
1.4碳酸镁
粉末状碳酸镁的绝热性能良好，价格较低，故以往多用于低温装置及设备的真空绝热。但碳酸镁在易结块（且结块后较难），又其中常含有一定量的水分，使抽真空较困难，因而逐渐被其他材料代替。
1.5气凝胶及硅胶粉
气凝胶也称硅酸气凝胶，它是用从硅酸凝胶中除去液体而不明显压缩其骨架的方法得到的材料，是目前已知的较绝热材料。气凝胶的导热系数小，流动性好，稍具有弹性，一次装填之后不会因震动而下沉，且在真空绝热中易于抽空。但气凝胶很贵，且浸入水中后即形成硅酸凝胶，密度增大将近十倍，不能用再作绝热材料。硅胶粉是由二氧化硅构成的粉末，其密度及导热系数均较气凝胶大。
2、目前常用的LNG低温绝热技术
2.1真空多孔绝热，多采用珠光砂作为填充介质。
2.2真空多层绝热：
多采用铝箔复合材料缠绕内胆，夹层抽成高真空以获得较优绝热效果。代表产品为：，车载瓶，快易冷，低温槽车，罐箱等。
其二、天然气液化技术应用前景
液化天然气简称天然气储罐，因为其高储存效率和可灵活运输的性质，而且与储气库和柜比较具备容易建设、投资小以及受外部因素影响较小和迅速等等优点，所以特别适合扩容并调峰城市中的输配气系统。LNG还可用作车用燃料，因为其中辛烷值比现有汽车燃料高，抗爆性好，并且能够完全燃烧、排气污染少，能够提高发动机寿命和降低运行成本等。拿压缩天然气与LNG进行比较，LNG也具有一定优点，比如高储存效率，延长续驶里程，储瓶压力较低，重量轻且数量小，提高系数，在建站时不受供气管网的相关限制等等。
在我国，天然气资源的分布不同于能源消耗程度分布状况，甚至是恰恰相反。天然气的资源多集中在西部，而天然气的应用却是越往东南方向。故而急需解决天然气运输问题。随着我国经济和基础设施的发展齐备，国民广泛应用天然气已然开始风靡。然而，如此长距离的天然气输送管线，其中的建设投资规模巨大以及因部分地区地质地貌造成的施工技术困难，外加建成后高昂的维护费用，种种问题都是能影响长江中下游地区用户的天然气灵活供给的不确定因素。其次，因为输送管道布置事关各大燃气供应商的切身利益，所以考虑近期和远期天然气输送管道输气能力的利用率，从而在进行输气管网布置规划设计时，需要依据一般城市的发展规律，对大中小城市近期和远期天然气用气规模进行预测，但是因为这些预测事关社会经济环境等许多不确定因素而变得难以确定，所以大多数燃气供应商会选择舍远求近。这使得输气管道网在往后的时间中，只会随着天然气需求增加而缓慢改造发展。其三，因为国民用气量会有季节性的差异，输气管路也会不时出现故障，这都会造成供气的不平衡。故而，急需建设大量LNG调峰工厂以起到调峰作用。据了解，因为LNG工厂相比地而高压储气罐和地下储气库具有众多优点，例如投资资金少，节约土地，建设工期短等等。而且，天然气在液化之后的运输为经济可靠，在长距离运输的情况下具有小风险、强适应能力等特性，另外有的LNG槽车和轮船可以运输边远区域的液态天然气。伴随着经济的发展，天然气必然因其高燃烧率和环保以及经济可靠的性质而广受城市居民的青睐。

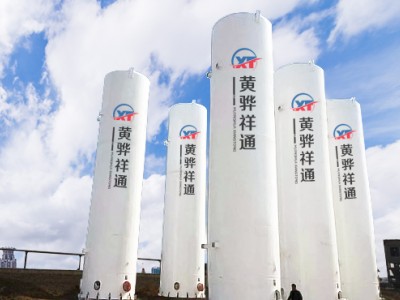

黄骅百恒达祥通机械制造有限公司(http://www.chinaxiangtong.com)位于新兴的港口城市黄骅市，于2002年经质量监督检验检疫总局批准的特种设备生产企业。公司现具有A2压力容器设计许可证，压力容器A1、A2、D1、D2制造许可证，锅炉B级制造许可证。主要产品有液氩储罐、LNG容器、低温压力容器、液氮储罐、低温容器等。公司占地面积67320平方米。生产50多种工业产品，低温液体储罐（250m3）主要市场方向液氧储罐，LNG加注站，工业气体分装站，企业和居民气化站。油田加热炉，现阶段的市场方向西北油田、大庆油田、华北油田。各种锅炉产品及各种二氧化碳储罐产品的市场方向各大化工业。
