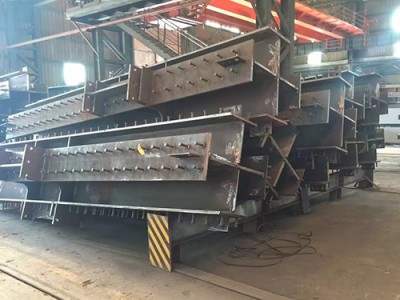

工艺流程放样、下料→H型钢的制作→T型钢的制作→十字柱组立→十字柱的焊接→十字柱矫正→组装十字柱上零件板。
操作工艺十字型钢柱的组立过程分为3个步骤，即H型钢的制作、T型钢的制作及十字柱的组立。
放样、下料
1.零件下料采用火焰直条切割机进行切割加工。
2.对十字柱的翼板、腹板采用直条切割机两面同时垂直下料，对不规则件采用半自动切割机进行下料，但应注意对件进行检查。
3.对十字柱的翼板、腹板其长度放50mm，宽度不放余量。
4.当十字柱主体因钢板长度不够而需对接时，其面板的较小长度应在600mm以上，同一零件中接头的数量不超过两个；同时，在进行套料时注意腹板与翼板的对接焊缝错开距离满足500mm以上。
5.下料完成后，施工人员应按材质进行色标移植，同时对下料后的零件标注工程名称、钢板规格、零件编号，并归类存放。
我国常见的钢结构厂家住宅体系和体系一、我国常见的钢结构住宅体系
1、纯钢框架体系的施工特点
钢结构具有强度大、刚度优的特点，相对于传统的混凝土建筑，钢结构可以实现大跨度、立体空间高等，但是由于缺少支撑立柱，整体的抗水平力能不佳，在一些高层建筑或是风力较大的地区还是需要慎重使用，钢结构有其有点一也有缺点，钢结构建筑大多不能满足对于水平位移的技术要求，如果增加梁柱截面来达到要求，往往投入的资金会增加，所以，使用纯钢结构框架建设的建筑物高度会控制在二十米以内。
2、钢框架-钢支撑体系
钢材的框架结构体系，抗水平力能相对于混凝土建筑不存在，所以通常会在框架体系内增设钢支撑体系，较大限度弥补能的缺失，钢结构制作施工一般是在纵向横向增设钢支撑，这样的体系在内部设计时会阻碍楼层的整体布局。所以，在满足水平力时，我们可以采取只增设横向支撑，现有技术还是有不足的地方，所以我们要逐渐的掌握技术的施工合理，在技术相对成熟时，不断深化好的发展。
3、轻钢龙骨体系
轻钢龙骨体系的住宅技术，主要来源于相对发达的西方，这个体系的起源源于木质结构住宅，这一也是在放弃木结构建筑后替代品，技术发展已形成成熟体系，我国现在还处于摸索阶段，所以我们要吸取发达的技术经验，不断推进我国轻钢龙骨体系的建设施工规范，借鉴成熟的施工技术，建立我国轻钢龙骨体系的建设。
二、轻钢结构的特点及结构体系
1、轻钢结构的特点
轻钢结构是一种年轻且生命力的钢结构体系，其凭借自身特点，在多高层住宅建筑、办公楼、别墅、体育馆等大跨径建筑广泛应用。此外，其还可以用于旧房加固、改建和工期紧、运输不便的地区等。轻钢结构主要有以下特点。①轻钢结构较显著的特点是自重轻，大约为传统钢筋混凝土结构自重的10%甚至低，与普通钢结构相比，轻钢结构制作的自重也仅仅为其50%甚至达到30%。结合轻钢结构住宅自重轻的特点，可以优先考虑在地基软弱地区使用以便能节省地基处理费用。②钢结构住宅空间布置灵活，可增加使用面积5%~8%，且墙体薄，建筑使用面积大，管线穿越方便，避免穿墙打洞对结构的破坏。③因钢材是一种延材料，且，温度变化并不会使其产生裂缝，对于沉降导致的裂缝也会减少；轻钢结构充分发挥了钢材、塑韧强、延好等特点，具有较好的能。轻钢结构住宅体系凭借其能好等特点可以用于烈度7度以上的地区。④轻钢结构现场湿作业少，粉尘污染少，噪音小，对周围环境影响小，大力发展轻钢结构住宅体系，大量使用钢材减少混凝土的用量，也减少了开山挖石量，有利于生态环境的保护，符合建筑环保的要求。⑤轻钢结构建筑因其构件单一，可以进行现场拼装，从而减少现场吊装、运输的作业量，节省人力、物力和财力，缩短工期，综合效率明显高于传统住宅。从整体来说，轻钢结构住宅节能环保，是能循环使用的绿色建筑，符合我国可持续发展的要求。
2、结构体系
①冷弯薄壁型钢结构体系，因其抗侧力刚度较小，只适用于1-2层的低层建筑或者是别墅。②框架结构体系适用于高层建筑，而纯框架结构体系适用于低层住宅。通常情况下，住宅层数超过3层、设防烈度在7度以上的，应设置侧向支撑。③框架剪立墙结构适用于10~20层的建筑，由于开间小、造价高、施工复杂，不适合大跨度房屋设计。④框架结构支撑体系对位移减震效果较好，具有较强的，适合在中等以上强度地震作用下使用，框架结构支撑是中高层结构中应用较多的结构体系。阻尼支撑框架结构体系对框架柱内力的减少效果为明显，适合在强震地区使用。
