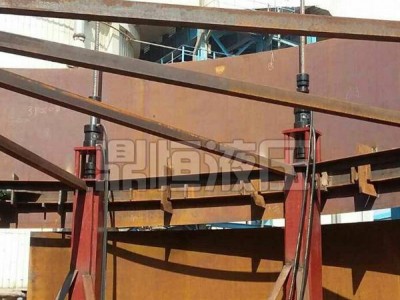

该液压顶升设备为单作用双级液压缸，用于垂直起降工作,回程需外力或自重回位。设备结构严谨紧凑、 平稳、操作简便、载荷可调、安装快捷、同步精度高。
液压顶升设备优点：
1、操作简便、载荷可调、设备提升时 平稳、同步效果好。
2、可与内圈自动焊机交叉作业。
3、兼容性好，大大节省客户的工装成本。
液压顶升设备支架总成施工方法有以下六种：液压提升倒装、中心柱倒装，充气顶升倒装、水浮倒装、正装法、机械顶升倒装。在先期施工的罐底板上安装数个固定垫墩 (400mm 高 , 间距 3-4 米 ), 然后组装 层壁板和顶盖板 , 沿罐内壁 400mm 处均布数台（根据计算确定）液压提升机，以提升机的滑动托架托住固定在罐内壁的胀圈下部 , 操纵液压提升机的控制柜，集中控制各液压机的动作.
套液压提升设备即储罐安装设备。主要用于各种大型储罐、气柜、电厂脱硫塔等钢结构的倒装提升安装。大型重物的平移也普遍采用此项技术。
液压提升技术在本工程中的应用同常用施工安装方法【一】、液压提升技术在本工程中的应用
1吊装条件分析
在两侧楼层结构施工的同时，在结构顶部上预设提升支架埋件，同时将衍架在地面拼装完成，在结构施工完成后，安装提升支架和提升器并设置下吊点，对衍架进行整体提升。
2提升流程简述
根据钢结构衍架支撑布置，需将其进行分段，具体划分为2个提升分段和3个预装段，预装段在混凝土结构施工期间安装，提升分段在混凝土结构施工完毕后，于地面组装，然后通过液压提升施工工艺安装。本工程钢结构衍架安装拟按如下步骤进行：
1)在混凝土结构施工期间安装钢衍架预装段，待混凝土结构封顶后，在拼装平台上组装两提升分段；提升分段拼装时，参照提升特点设置加固杆件。
2)在提升分段二上方安装8组提升支架；安装8台液压提升器、钢绞线、提升专用地锚，连接液压油管、布设通信信号线等液压提升设备设施。
3)液压提升装置、液压泵源、液压同步控制系统整体调试；确认无误后，8台液压提升器同步作业，分级加载；之后提升结构离地100mm，停留12h观察。
4)检查，各方面确认正常后，正式提升作业，在此期间每间隔5m测量其各吊点提升相对高度，如有需要单吊点微调处理；正常提升，将原结构提升至原设计位置附近，各吊点进行微调处理；放慢提升速度，将原结构提升至原设计位置，复测各吊点提升高度是否与设计状态吻合。
5)提升分段二两端弦杆直接对接焊，腹杆后装段安装，两端焊接；之后进行探伤检测，合格后提升器卸载，设备拆除，提升支架移至分段一上方安装。
6)按照同样的作业程序提升安装提升分段一结构。
7)钢结构衍架安装完成后，拆除液压提升设备、提升支架，为避免破坏衍架本体，建议加固杆件长久留于衍架内，钢结构衍架安装完成。
3提升作业的部署
3.1屋盖液压提升总体部署
为保证钢结构衍架液压提升实施的可行性及性，应着重从如下方面考量：
1)根据吊点所在的位置，对钢结构平台进行建模，得出结构在提升作业中应力及应变情况，从而得出各个吊点的提升反力值。
2)根据建模计算所得出的结论，设计出较为合理的提升支架及下吊具，并对所得结果进行验算。
3)根据上述设计选择合适的液压提升设备系统，包括液压提升器及液压泵站。
4)需要在液压同步提升的过程中控制好结构提升的同步性，确保可以进行同步的提升。
3.2提升吊点选取
本工程钢结构衍架主要由平行布置的4榻主衍架组成，拟于每个提升分段衍架端部设置提升吊点，每个分段设置8个提升吊点。
3.3提升支架、下吊点设置
在使用液压提升设备进行整体提升时，需要配备有专门的提升平台，用来布置液压提升器、液压泵源及其他相关设备，在平台上也可完成设备的安装及操作。提升下吊点为与待提升结构直接相连的临时吊点结构，用来安装提升系统的地锚座，地锚座通过钢结构与位于提升平台的液压提升器相连接。
【二】、我国大吨位钢结构常用施工安装方法
随着我国经济和科学技术的发展，各种大跨度空间钢结构公用设施建设也因此得到越来越广泛的应用。例如大型体育馆、飞机库、展览馆、大剧院等，各种大吨位大跨度大空间结构在大量兴建。这些公共设施体积大、质量重、跨度大、安装精度高、施工高度高，这类建筑往往成为城市的标志性建筑。这类标志性建筑的兴起，使得现有的施工技术很难满足这种发展趋势。因此迫切需要投入研究和应用这类建筑的安装新技术，为我国建筑业的快速发展提供有力的技术保障。
世界各国都对此类大吨位大跨度空间钢结构安装新技术的研究和应用都极为重视。各国都以自己新型的施工控制技术来显 示本国的建筑科技水平。比较有代表性的建筑有交易展览馆、亚运会主场馆、奥运会主场馆、各城市的金融中心等，都展示出这类大吨位大跨度空间结构的技术要求高而复杂。从设计到施工，没有一个环节不需要这些技术作为支撑才能实现的。所以这些先进施工技术往往成为一个国家建筑技术水平高低的有力论据。近二十年来大跨度钢结构成为了建筑结构中较活跃的发展领域之一。在这些年发展的过程中，我国及其其他发达国家在大吨位大空间结构方面都取得了较为显著成就。各种施工新技术、新材料的大量引进和其建筑跨度和规模也越来越大。这些都充分反映了我国先进的综合国力与建筑技术水平。
这类大跨度大吨位空间钢结构的施工、安装方法应该尽量与结构的形式，现场的施工条件相配合，以达到较佳的技术经济效果。例如：对于平面结构，可以按照构件的主次顺序，将构件按主次顺序依次按设计图纸拼装即可，这样安装既简单又经济；液压顶升装置对于悬索与膜结构，考虑到钢索的架设和需要，安装的其他构件质量都比较轻可以利用己架设的钢索或者轨道进行滑移吊装。例如湘西矮寨特大钢析梁悬索桥轨索运梁法新技术的运用成功解决了高空、大跨度的施工难题。对于对称或者不对称的大吨位钢衍架等结构的安装，可以采用整体提法。而像这样的大吨位钢衍架、钢连廊如何把它们快速、地安装到设计位置这是广大工程师们所普遍关心的问题。
