点击图片查看原图
球铁铸件除铁外的化学成分通常为：含碳量3.0～4.0%，含硅量1.8～3.2%，含锰、磷、硫总量不超过3.0%和适量的稀土、镁等球化元素。
球铁铸件是20世纪五十年代发展起来的一种高强度铸铁材料，其综合性能接近于钢，正是基于其优异的性能，已成功地用于铸造一些受力复杂，强度、韧性、耐磨性要求较高的零件。球墨铸铁已迅速发展为仅次于灰铸铁的、应用十分广泛的铸铁材料。所谓“以铁代钢”，主要指球墨铸铁。
球墨铸铁件消失模缸体生产技术及常见缺陷的防止{一}、消失模技术用于发动机缸体生产

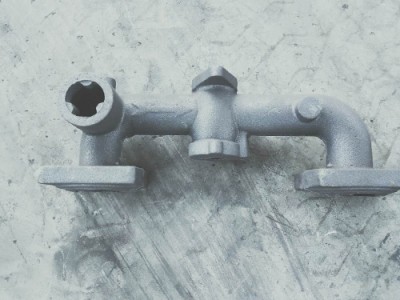

1980年初消失模技术引起发达国家各汽车厂家的关注和兴趣，美国、口本和欧洲各国相继投入资金研究与开发，并在汽车铸件的大批量生产上成功应用。消失模铸造技术特别适合于缸体、缸盖、进排气歧管等形状复杂、需要砂芯成型的汽车铸件。在运用传统工艺生产这类铸件时，制芯和清理都需要花费时间与成本，然而消失模铸造可以不要砂芯就能够铸造出所需铸件，同时也简化了清理，降低企业负担。目前最为成熟的消失模铸造工艺是用于汽车铸件的批量生产，所生产的产品有铝合金铸件(如进气歧管、缸体、缸盖等)和铸铁件、球墨铸铁件(如曲轴、缸体、缸盖、变速器壳体、排气管等)。
美国是消失模铸造技术在缸体中应用比较广泛和成熟的国家。美国通用汽车公司在1985年试制了2L、4L型铝合金发动机缸盖并取得成功。1990年通用汽车公司在Saturn建成生产铝合金4缸缸体全自动EPC生产线。2001年美国通用汽车公司所属的用于生产6缸缸体的SMCO消失模生产线正式投产，标志着美国EPC技术得到巩固和发展。欧洲在1979年前后开始了EPC技术的研究，法国雪铁龙公司开发了一条运用消失模铸造方法每小时生产120个铸铁发动机缸体自动化生产线。德国大众公司投资2000万美元建造了4缸铝合金缸体生产线。我国的EPC技术在近10年获得较快发展。如长沙发动机总厂1996年引进意大利法塔公司全套制模和造型浇注生产线，生产铝合金缸体、缸盖铸件。目前国内受制于消失模铸造工艺的关键技术，大批量生产汽车铸件的厂家还很少，与国外的差距显而易见。
{二}、球墨铸铁件常见缺陷的防止
1、夹渣
球墨铸铁的渣有一次渣和二次渣两种，一次渣一般比较容易防止，措施是严格扒渣，浇注时挡渣，浇注系统考虑挡渣措施，使用滤网等。二次渣是铁液在型腔内流动过程产生的，防止这种渣要比防止一次渣难度大，通过多年的不断探索，我厂已较彻底地解决了二次渣的问题，主要措施可以概括为下列几条：(1)采用铸造焦化铁提高铁液的温度；(2)降低原铁液的含硫量；(3)大型曲轴原铁液脱硫；(4)提高浇注速度。
2、皮下气孔
降低型砂水分和提高浇注温度是防止皮下气孔的基本条件。同时球化剂和孕育剂使用前烘干，在铸件尾端设溢流冒口排放冷铁液等措施对防止皮下气孔有一定的效果，但不明显，根据我厂经验，提高单件浇注速度是防止轴类铸件皮下气孔的有效措施，至于各种曲轴的单件浇注速度，与铸件大小、长短、浇注温度高低和型砂水分都有关系。在一定的浇注温度和型砂水分条件下，铸件越是细长，单件浇注速度越应提高，反之可以适当降低。
3、缩松和缩孔
在不致引起石墨漂浮的前提下，尽量提高碳当量。球铁曲轴选用的碳当量为4.4%~4.55%。
尽量提高铸型刚度。型腔表面的紧实度固然重要，而砂型背面的紧实度亦不可忽视。
球铁曲轴采用湿砂型铸造一定要用冒口补缩，无冒口工艺对湿砂型是不合适的。
适当使用冷铁，强化热节部位的冷却，使热节中心向球墨铸件内部迁移。
4、石墨漂浮
众所周知，碳当量过高会引起石墨漂浮，但到底碳当量高到多少时才会产生石墨漂浮，根据我厂经验及有关资料，当碳当量超过4.55%时，石墨漂浮开始出现，随着碳当量的继续增长，漂浮层成正比增加。当碳当量相同时，球墨铸铁件越厚，漂浮层也越厚。为防止石墨漂浮，主要措施为，严格配料，加强熔炼控制。
5、球化不良
主要措施有下列三项：
(1)控制原铁液硫量，减少其波动范围。通过加强严格的炉料管理，严格冲天炉配料和操作，原铁液硫量一般稳定在0.04%~0.06%之间。
(2)根据铁液温度调整球化剂成分，使合金的反应性能适中，同时严格操作，使球化处理反应时间保持在1.5~2.5min，确保球化剂吸收率稳定在一定范围内。
(3)适当控制残余稀土量。要保证球化良好，除了要有足够的残余镁量外，还要求Mg残/RE残≥1，而且，随着铸件壁厚增大，此比值亦应相应增大。目前我厂的控制范围为0.015%~0.04%RE残，0.04%~0.06%Mg残。
泊头市艺兴铸造厂(http://www.btyxzz.com)主要产品有搅拌机配件、灰铁铸件、减速机齿轮、机械加工、端面铣床加工等业务。
