液压提升器利用液压提升装置（成套设备）均布于储罐内壁圆周处，先提升罐顶及罐体的上层壁板，然后逐层组焊罐体的壁板。

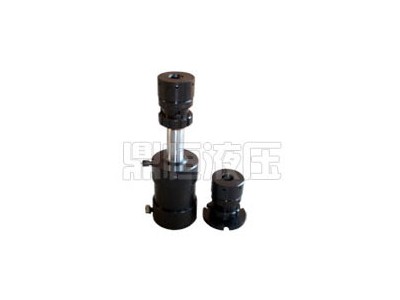

液压提升器采用自锁式液压千斤顶和提升架、提升杆组成的液压提升机，当液压千斤顶进油时，通过其上卡头卡紧并举起提升杆和胀圈，从而带动罐体（包括罐顶）向上提升；当千斤顶回油时，其上卡头随活塞杆回程，此时其下卡头自动卡紧提升杆不会下滑，千斤顶如此反复运动使提升杆带着罐体不断上升，直到预定的高度（空出下一层板的高度）。当下一层壁板对接组焊后，打开液压千斤顶的上、下松卡装置，松开上下卡头将提升杆以及胀圈下降到下一层壁板下部胀紧、焊好传力筋板，再进行提升。如此反复，使已组焊好的罐体上升，直到 后一层壁板组焊完成，从而将整个储罐安装完毕。
液压顶升装置倒装法及大型储罐维修施工方案确定<一>、液压顶升装置倒装法
现场实际施工情况：利用吊车、叉车、壁板组装卡具及人工配合组装壁板，在顶圈壁板组焊完成后，沿壁板内部组装涨圈，此涨圈有两项功能：
(1)提升罐壁板的支撑平台。
(2)通过涨圈之间附加千斤顶的伸缩及罐壁板上打斜支撑来控制储罐的直径及椭圆度。
液压升降总成器沿圆周均匀布置，现场采用28根液压顶升柱。连接液压管线及液压站卞油路，系统液压管线分为输油管线和回油管线。利用液压升降总成器将油输入系统输油管线进行打压提升，每次提升高度为100mm，然后采用人工锁住液压顶升柱，而后将油退入系统回油管线，重复以上操作直至将罐壁提升到需要高度，然后关闭各控制阀门。所有控制程序采用人工半自动化操作，罐壁焊接采用手工电弧焊。此后进行下一圈壁板组焊，重复上述操作，逐次完成各圈壁板的组装及焊接。所有附件安装均跟随罐壁提升，整个罐卞体施工采用地而施工，无需高空作业，安全性高。
<二>、大型储罐维修施工方案确定
某炼油厂在对燃料油罐区的沥青储罐G1302进行检验的过程中，发现储罐罐底板下表面严重腐蚀减薄，出现大量穿孔的现象。从储罐的腐蚀严重性、施工过程中的安全性、维修后的质量保证等方面考虑，决定采用对储罐进行整体顶升后，进行整体换底板的施工方案，确保储罐长周期的安全运行。
G1302罐日常储存介质为沥青，于2009年3月正式投入使用。在2018年7月进行的检测过程中，通过测厚检测、相控阵检测、漏磁检测等手段，发现罐底板出现大面积腐蚀，其中当量妻45%的腐蚀缺陷有134处，甚至出现35处穿孔的现象。
1、局部修补与整体换
(1)根据现场的腐蚀情况，腐蚀面积较大，分布不均匀，施工过程中容易产生遗漏，可能需要多次施工与检测才能完全隐患，而且施工质量无法得到保证。
(2)在修补过程中，若不对罐底泄漏处进行清理，局部修补时会产生局部密闭空间，存在发生爆炸、火灾的隐患。
(3)由于罐底板整体减薄，若不进行整体换，在后续的使用过程中，使用年限无法得到保证。
因罐底板腐蚀面积较大，换部位较多，从检修的效率性与安全性，以及施工质量来考虑，整体换相比较于局部修补加安全与实用。
2、局部顶升与整体顶升
此前在国内同类型的储罐检修施工作业中，大型储罐多数采用局部顶升的作业方式来进行换底板，需要进行复杂的应力计算来确保储罐的安全顶升，在G1302罐的检修作业中，整体顶升相较于局部顶升，在以下几方面具备优势：
(1)储罐体积大，宜采用整体顶升
G1302罐容积20000m3、直径37m、高25m，相较于局部顶升，整体顶升均布的液压提升设备多点支撑，保证了罐壁连接处的每个顶升单元受力均匀，提高了顶升的安全性。
(2)储罐重量大，宜采用整体顶升
G1302罐罐体及附件总重为398T，若储罐进行局部顶升，顶升之后弱侧的受力将急剧增大，容易导致罐基础环墙受损。而整体顶升的多点均匀分布，能将总重量分化为相同的若干分力，使基础均匀受力。
(3)储罐刚性差，宜采用整体顶升
因本身结构原因，G1302罐存在刚性差的特点，且本次维修总工期约4个月，若采用局部顶升方式，储罐会长时间处于受力不均的状态，会对储罐造成不可修复的应力变形，影响储罐日后的安全使用。
